T302
Right
拉壓向
1N?100N, 100N?1000N
IP67

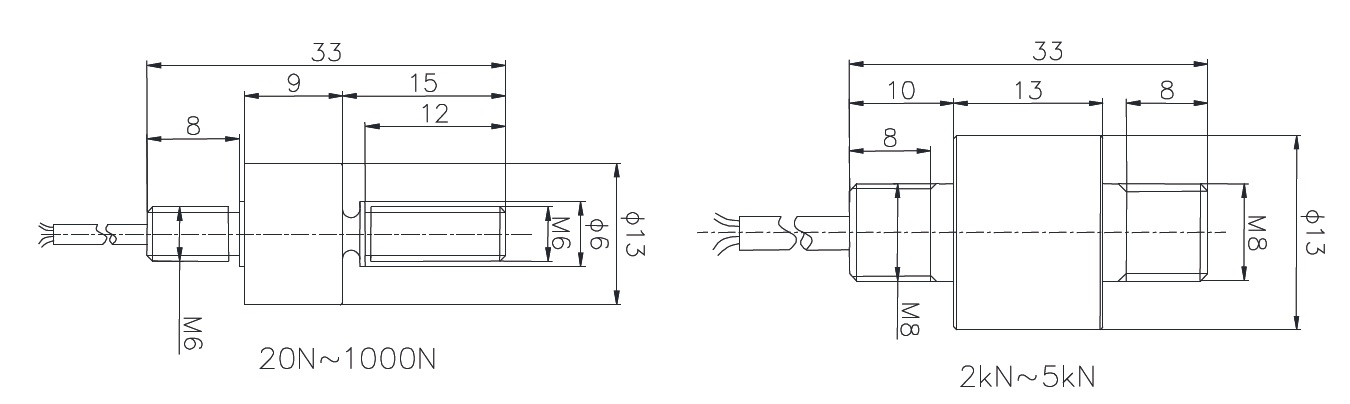

安裝尺寸
參數表
參數 | Specifications | 技術指標 |
額定量程 | Capacity | 20,50,100,150,200,300,500 N 1,2,3,4,5 kN |
靈敏度 | Sensitivity | 1.0±20％ mV/V |
零點平衡 | Zero Balance | ±0.05 mV/V |
非線性 | Non-linearity | 0.5％F.S. |
滯后誤差 | Hysteresis Error | 0.2％F.S. |
重復性 | Repetition | 0.2％F.S. |
蠕變（30分鐘） | Creep (30 min) | 0.1％F.S. |
溫度對靈敏度漂移 | Temp. effect on sensitivity (TKc) | 0.05％F.S. / 10℃ |
溫度對零點漂移 | Temp. effect on zero balance (TKo) | 0.05％F.S. / 10℃ |
輸入電阻 | Input Resistance | 800?1100Ω |
輸出電阻 | Output Resistance | 800?1100Ω |
絕緣電阻 | Insulating Resistance | ≥5000MΩ/ 100VDC |
激勵電壓 | Excitation Voltage | 5?10V |
最大激勵電壓 | Max. excitation Voltage | 15V |
溫度補償范圍 | Compensation Range | -10?60℃ |
工作溫度范圍 | Service Temperature Range | -20?80℃ |
安全負載 | Limit load (E L) | 150％F.S. |
破壞負載 | Breaking load (E d) | 200％F.S. |
電纜線尺寸 | Cable Size | φ2×4000 mm /φ3×4000 mm |
單件重量 | Material (Measuring element) | 0.1 kg |
材料 | Weight (G),approx. | 不銹鋼 |
保護等級 | IP Class | IP67 |
特點及應用
微型傳感器、高度低、變形量??；
不銹鋼材料；
拉壓雙向；
動態響應頻率高；
主要用于汽車壓裝、自動化組裝、3C產品測試、新能源產品組裝、醫療檢測、
機器人領域、模具組裝及其他工業測試、測量及控制系統；

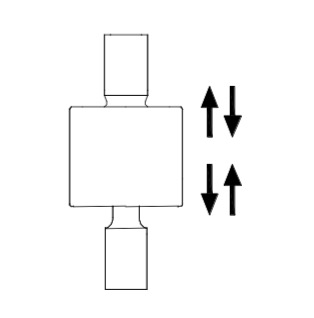

受力方向
接線方式
下載
T302.pdf
