T903D
Right
扭力
0.1~ 5Nm, 5~50Nm, 50Nm以上
IP65

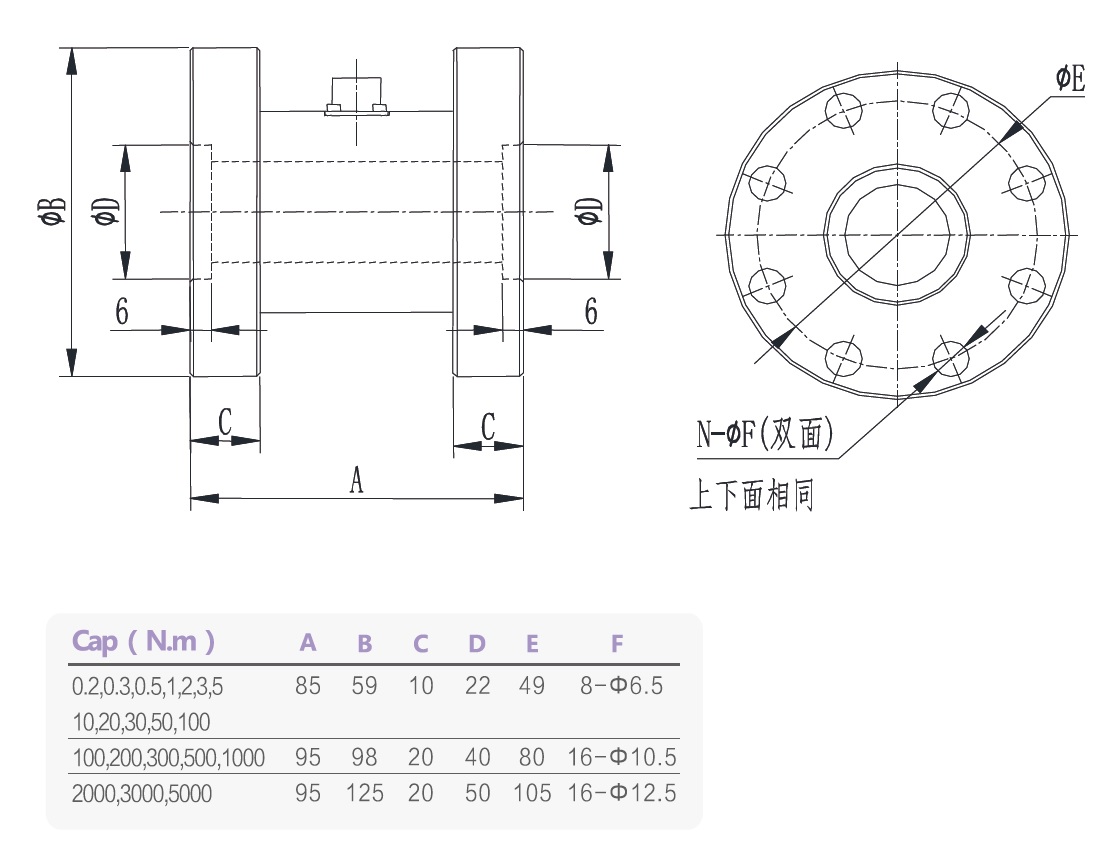

安裝尺寸
參數表
參數 | Specifications | 技術指標 / Technique |
額定量程 (大量程可定制) | Capacity | 0.2~5000 N.m |
靈敏度 | Sensitivity | 1.5±20% mV/V |
零點平衡 | Zero Balance | ±2% F.S. |
非線性 | Non-linearity | 0.1％ F.S. |
滯后誤差 | Hysteresis Error | 0.1％ F.S. |
重復性 | Repetition | 0.05％ F.S. |
蠕變（30分鐘） | Creep (30 min) | 0.1％ F.S. |
溫度對靈敏度漂移 | Temp. effect on sensitivity (TKc) | 0.05％ F.S. / 10℃ |
溫度零點漂移 | Temp. effect on zero balance (TKo) | 0.05％ F.S. / 10℃ |
輸入電阻 | Input Resistance | 410±20 Ω / 785±20Ω |
輸出電阻 | Output Resistance | 350±10 Ω / 700±10Ω |
絕緣電阻 | Insulation Resistance | ≥5000 MΩ / 100VDC |
激勵電壓 | Excitation Voltage | 5~15 V |
最大激勵電壓 | Max. excitation Voltage | 20 V |
溫度補償范圍 | Compensation Range | -10?60℃ |
工作溫度范圍 | Service Temperature Range | -20?80℃ |
安全負載 | Limit load (E L) | 120％ F.S. |
破壞負載 | Breaking load (E d) | 150％ F.S. |
電纜線尺寸 | Cable size | φ4×4000 mm |
單件重量 | Weight (G),approx. | 0.8~12 kg |
材料 | Material (Measuring element) | 合金鋼（alloy steel） |
保護等級 | IP Class | IP65 |
特點及應用
靜態扭矩傳感器
結構緊湊，便于安裝
防護等級：IP 65
用于靜態，非連續旋轉的扭矩值測量
受力方向
接線方式
下載
T903D .pdf
