T551
Right
多維力
1KN?20kN, 20 kN以上, 50Nm以上
IP66

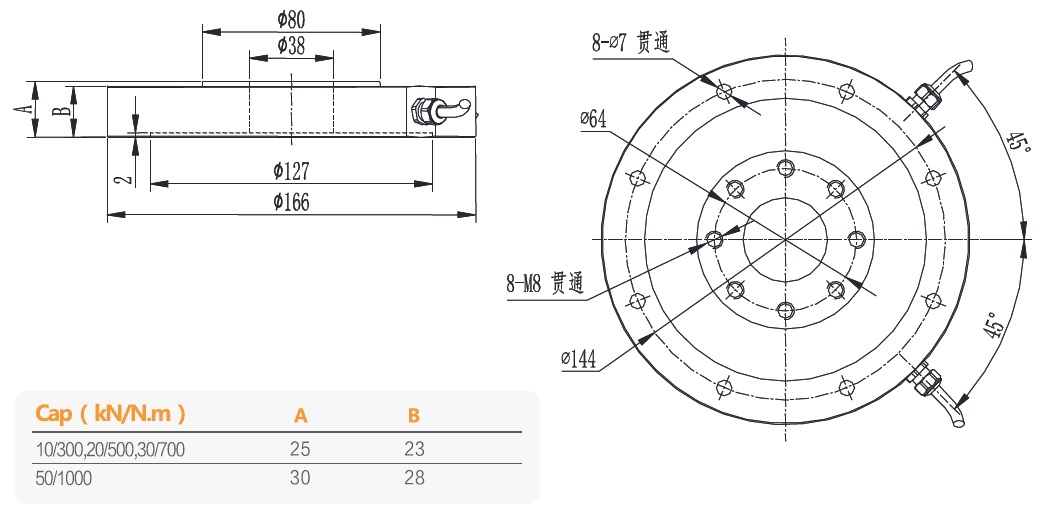

安裝尺寸
參數表
參數 | Specifications | 技術指標 / Technique |
額定量程 | Capacity | F:10/20/30/50 kN M:300/500/700/1000 N.m |
靈敏度 | Sensitivity | 1.0±10% mV/V |
零點平衡 | Zero Balance | ±2% F.S. |
非線性 | Non-linearity | 0.1％ F.S. |
滯后誤差 | Hysteresis Error | 0.1％ F.S. |
重復性 | Repetition | 0.1％ F.S. |
互擾誤差 | Interference error | 0.2％ F.S. |
蠕變（30分鐘） | Creep (30 min) | 0.05％ F.S. |
溫度對靈敏度漂移 | Temp. effect on sensitivity (TKc) | 0.05％ F.S. / 10℃ |
溫度對零點漂移 | Temp. effect on zero balance (TKo) | 0.05％ F.S. / 10℃ |
輸入電阻 | Input Resistance | 780±20 Ω |
輸出電阻 | Output Resistance | 700±10 Ω |
絕緣電阻 | Insulating Resistance | ≥5000 MΩ / 100VDC |
激勵電壓 | Excitation Voltage | 5?15 V |
最大激勵電壓 | Max. excitation Voltage | 20 V |
溫度補償范圍 | Compensation Range | -10~40℃ |
工作溫度范圍 | Service Temperature Range | -20~75℃ |
安全負載 | Limit load (E L) | 150% F.S. |
破壞負載 | Breaking load (E d) | 200％ F.S. |
電纜線尺寸 | Cable Size | φ5x4000 mm |
單件重量 | Weight (G),approx. | 0.6 Kg |
保護等級 | IP Class | IP66 |
特點及應用
壓扭復合力傳感器；
兩信號互擾誤差??；
高度低、易于安裝；
接受定制規格；
應用于汽車壓裝、自動化組裝、3C產品測試、新能源產品組裝、醫療檢測、
機器人領域、模具組裝及其他工業測試、測量及控制系統。

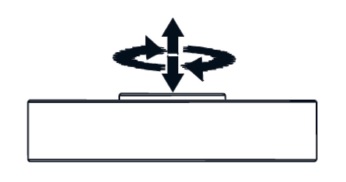

受力方向
接線方式
