| 材質： | |
|---|---|
| 定義： | |
| 外觀： | |
| 數量： | |

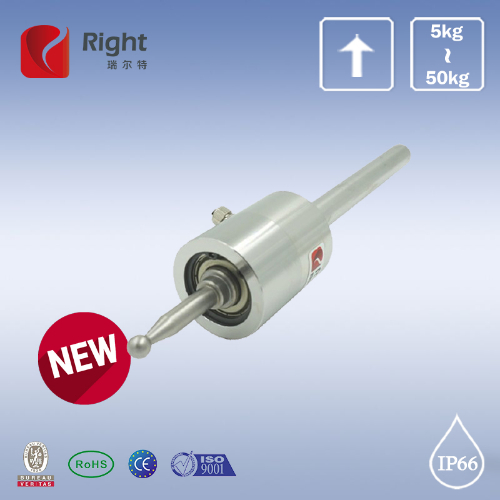

R542
Right
壓向
1N?100N, 100N?1000N
IP66

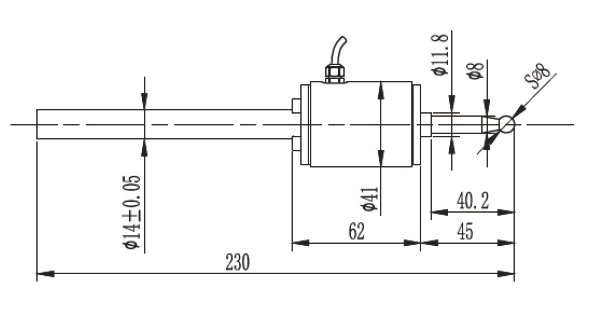

安裝尺寸
參數
參數 | Specifications | 技術指標 / Technique |
額定量程 | Capacity | 5,10,20,50 kg |
零點平衡 | Zero Balance | 2.0±10% mV/V |
非線性 | Non-linearity | ±3％ mV/V |
溫度對靈敏度漂移 | Temp. effect on sensitivity (TKc) | 0.2％ F.S. / 10℃ |
溫度對零點漂移 | Temp. effect on zero balance (TKo) | 0.2％ F.S. / 10℃ |
輸入電阻 | Input Resistance | 385±20 Ω |
輸出電阻 | Output Resistance | 350±10 Ω |
絕緣電阻 | Insulating Resistance | ≥5000 MΩ/ 100VDC |
激勵電壓 | Excitation Voltage | 5 V |
最大激勵電壓 | Max. excitation Voltage | 15 V |
溫度補償范圍 | Compensation Range | -10?60℃ |
工作溫度范圍 | Service Temperature Range | -20?80℃ |
安全負載 | Limit load (E L) | 150％ F.S. |
破壞負載 | Breaking load (E d) | 200％ F.S. |
電纜線尺寸 | Cable Size | φ3×2000 mm |
單件重量 | Weight (G),approx. | 0.1 kg |
材料 | Material (Measuring element) | 不銹鋼（stainless steel） |
保護等級 | IP Class | IP66 |
特點及應用
主要應用于研磨拋光機傳感器，特點傳感器加載可以旋轉測力，精度高，抗側向力好；
穩定性好，抗彎矩強，高度低，變形量小，安裝方便。

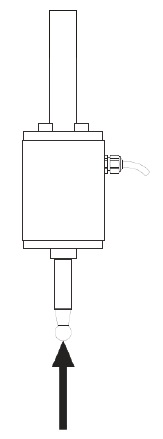

受力方式
接線方式
下載
R542.pdf
