電纜敷設機時如何正確的擺放電纜敷設機?

來源:江蘇杜昌電力設備制造有限公司 時間:2020-04-21 16:51:58 瀏覽量:3500

在電纜敷設施工時,經常會遇到不知道如何合理的擺放電纜敷設機,今天我們用文字和圖片的形式來給大家講解一下這方面的知識。

電纜敷設機的電源應采用380v三相四線制,控制箱及機器外殼應可靠接地。為確保電纜敷設機同步輸送電纜,防止個別機器因故障停機損傷電源,電源回路應配置完整的電氣控制系統(用戶另備),經由總控制箱、分控制箱、電源線及控制箱構成。一臺總控制箱可控制8臺分控制箱,每臺分控制箱控制1臺電纜敷設機。

機器在現場布置時,所有機器都應該按電纜敷設方向設置,然后通電試運行,檢查機器運行方向是否相同,所有機器運行方向必須保證一致。

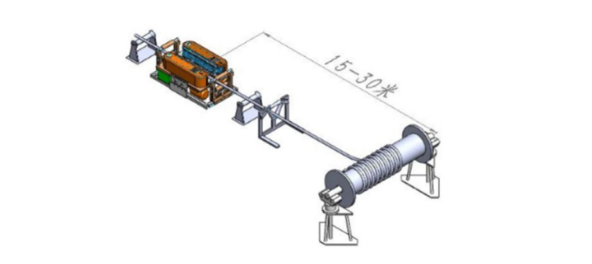

一般情況下,第一臺電纜敷設機距電纜盤15-30米左右為宜。

電纜敷設機

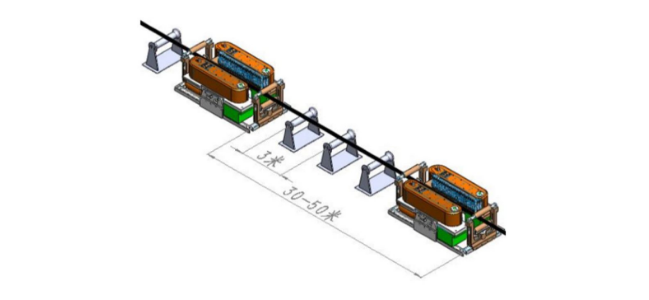

在電纜敷設的直線段,兩臺敷設機之間的距離不得大于50米,中間每3米放置一臺直線滑車,使電纜懸空。

電纜敷設機

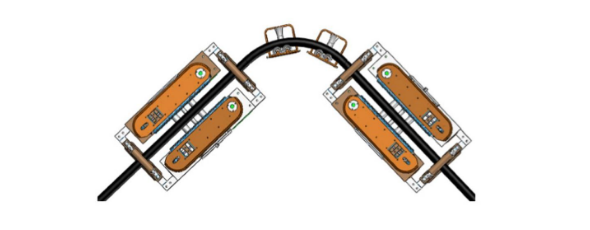

電纜轉彎時,敷設機應布置在直線 部位。

電纜敷設機

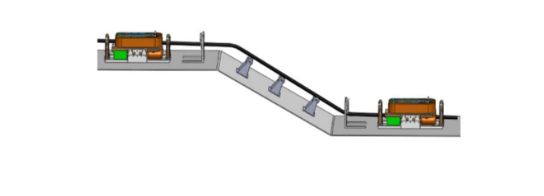

電纜上下坡(下井)時,敷設機應按下圖所示放置。

電纜敷設機

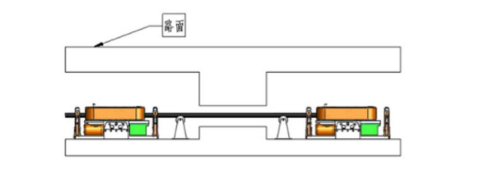

電纜穿越公路時,敷設機如下圖所示配置。

電纜敷設機

電纜盤應由人工協助轉動放松,使電纜松弛,防止電纜受強力損壞。為使電纜平行進入機器,機器前后1米均需放置滑車,并要略微墊高。遇到電纜溝轉彎時,機器應放置在電纜拐彎直線部分。機器兩端的滾筒,應根據電纜直徑調至適當?shù)母叨?,是電纜通過履帶中部,同時將履帶張開,電纜進入準備。電纜端頭越過電纜敷設機1.5米后,開動電纜敷設機,再將電纜放入機器履帶中部,然后旋動夾緊手柄,使履帶夾緊電纜輸送運行。夾緊力可根據實際情況自行調整,目測以履帶和電纜之間不相對滑動為宜。
